DIY Flatfield-Controller
Der Flatfield-Controller enthält folgende Bauelemente
Übersicht
Hardware
- Raspberry Pi2
- Relay-Shield (4 Relays, wovon 3 benötigt werden)
- I2C Servo-Shield (16 Channel wovon 2 benötigt werden)
- 4 Endschalter
- 2 Servomotoren „todo“
- Servocity Gearset
- Mechanik-Bauteile (8mm Welle, Aluminiumbefestigung)
- Halter für die Folie sind mit dem 3D-Drucker gefertigt
- 2x Einbausteckdosen
- 2x 4Pin-DC Buchsen und 2x 3Pin-Dc Buchsen
- 1x Kaltgerätebuchse (Stromversorgung)
- 1x 5-6 Volt 2.1mm (innen positiv) Buchse (Spannungsversorgung für die Servomotoren)
Software
- Raspian Betriebssystem
- Apache2 Webserver
- PHP Webinterface
- Python-Scripte zur Steuerung der Hardware
Details
Hardware

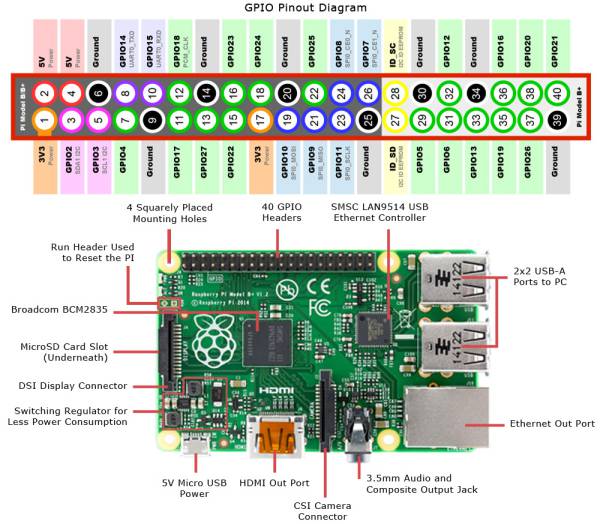

Pinbelegung
Python auswahl der Pinbelegung
GPIO.setmode(GPIO.BOARD) wählt die Pinheader (1-40) als Nummerierung aus, während GPIO.setmode(GPIO.BCM) die GPIO Bezeichnung (außerhalb des roten Kastens) auswählt.
13 Pins werden verwendet. Pins ohne Bezeichnung werden für die elektronische Schaltung benötigt, müssen jedoch im Quellcode nicht angesprochen werden (z.B. Masse (GND) ). Effektiv werden damit 9 Pins der Headerleiste belegt.
| Pin | Bezeichnung (Quellcode) | Verwendung |
|---|---|---|
| Row 1 Col 1 | PIN_RELAY_1 | Relay für Steckdose C11 Flatfield-Folie |
| Row 2 Col 1 | PIN_RELAY_2 | Relay für Steckdose Z61 Flatfield-Folie |
| Row 3 Col 1 | PIN_RELAY_3 | Relay für die Servomotoren (Servoshield) |
| Row 2 Col 1 | Relay VCC | |
| Row 3 Col 1 | Relay GND | |
| Row 3 Col 1 | PIN_RELAY_3 | I2C |
| Row 3 Col 1 | PIN_RELAY_3 | I2C |
| Row 3 Col 1 | PIN_RELAY_3 | I2C |
| Row 3 Col 1 | PIN_RELAY_3 | I2C |
| Row 3 Col 1 | PIN_SWITCH_C11_OPEN | Endschalter C11 open |
| Row 3 Col 1 | PIN_SWITCH_C11_CLOSE | Endschalter C11 close |
| Row 3 Col 1 | PIN_SWITCH_Z61_OPEN | Endschalter Z61 open |
| Row 3 Col 1 | PIN_SWITCH_Z61_CLOSE | Endschalter Z61 close |
Software
Installation und Inbetriebnahme
